預作用報警閥組
來源：http://m.xintli.net/ 日期：2022-01-20
一、概述
預作用報警閥組應用于預作用滅火系統中，它將火災探測和自動噴水滅火系統結合起來，對保護對象起雙重保護作用，結合了濕式系統和干式系統的優點(滅火迅速、防誤噴).
預作用報警閥組由預作用報警閥、氣壓維護裝置、電控制柜壓機組成，可控制和探測系統管網中充氣氣壓。預作用滅火系統適用于環境溫度低于4C和安裝場所嚴禁誤噴的場所。

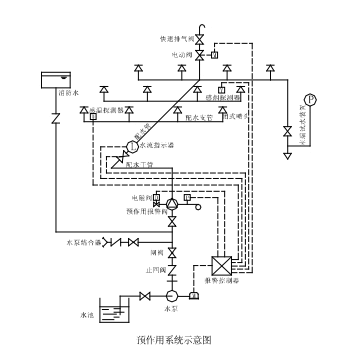

二、工作原理
發生火災時，安裝在保護區的感溫、感煙火災探測器發出火災報警信號，控制器在接到報警信號后，發出指令打開預作用報警閥組上的電磁閥，從而開啟閥門，在閉式噴頭尚未打開前，往系統側管路充水，使系統轉為濕式報警系統，同時系統壓力開關動作，控制中心顯示管路中已充水，水力警鈴報警。此時，災若繼續發展，火場中閉式噴頭受熱玻璃球破碎而打開噴水。
當有關人員接到報警信號后，及時組織人員將火撲滅，閉式噴頭就不會打開噴水，避免了水漬造成的損失。災撲滅后，應將預作用報警閥組關閉，并排空管路中的水，使系統充氣，恢復到伺應狀態。系統充氣壓力-般為0.03~0.05MPa，充氣量不小于0.15m/min.充氣的作用是監視系統管路的工作情況，管路及噴頭是否有損壞和泄漏，當管路損壞或存在大的泄漏時，系統中氣壓不能保持在規定的范圍時就會發出低壓報警信號。
三、型號規格及技術特性

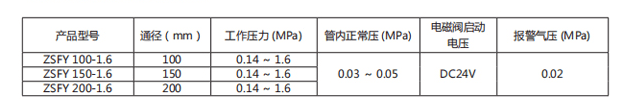

型號規格及主要技術參數見下表

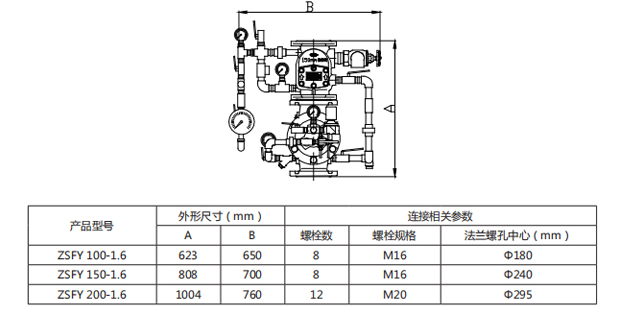

四、尺寸

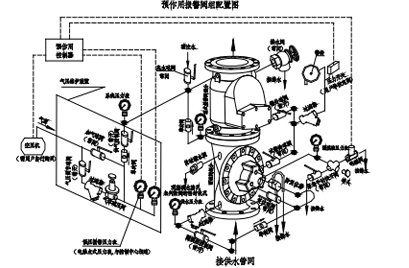

五、配置示意圖
主要部件作用如下：
預作用報警閥：使水能夠自動單方向流入噴水系統同時進行報警。
防復位器：其功能是保證滅火過程中不會因為突然斷電，電磁閥關閉而使雨淋報警閥重新關閉。
水力警鈴：當雨淋報警閥啟動后，能發出聲響的水力驅動式報警裝置。
壓力開關：它的作用是當水力警鈴報警的同時，壓力開關動作接通電觸點。
警鈴閥：備用狀態和工作狀態時都處于常開位置 , 只有檢查、維護和修理時才可關閉此閥 。
試警鈴閥：在備用狀態和工作狀態時都處于常閉位置，可以在不開啟閥瓣的情況下開啟此閥對警鈴進行檢測。
排水閥：其作用是放干閥后管網余水。在調試和定期檢查、維護或修理中，也可啟閉此閥判定閥門的正常情況。
自動滴水閥：自動排除管網余水。
預作用系統空氣維護裝置：對系統側管網進行充氣、補壓維持管網氣壓值在設定的壓力范圍之內。氣壓補充不足，系統氣
壓下降到 0.02 MPa 時，向控制中心發出電報警信號。
預作用控制器：與空氣維護裝置配套使用，接收空氣維護裝置的壓力信號，實現空氣壓縮機的自動控制，并可與消防控制
中心連接，實現遠程控制。
六、安 裝
1、系統應按規范要求安裝，預作用裝置周圍應預留約 0.5m 的空間便于安裝維修。
2、安裝前，須先沖洗給水引入管段，管內雜質，直出清水，沖洗流量不應小于系統設計流量。
3、方便維修、調試，在預作用裝置前后應安裝閥前供水控制閥和閥后控制閥。
